图1  系统机构图

目标监控

（1）目标定位

基于地图引擎，绘制电子地图。并将目标位置信息实时的反映到电子地图上。

（2）目标跟踪

实时跟踪一个目标的运动路线，在电子地图上，动态的标记出目标的行车方向和行车路线。

（3）轨迹回放

根据目标的历史位置点，在地图中连接出一条带方向的轨迹线，标注出目标在某一段时间内所运动过的路线。

目标调度管理

（1） 目标调度

根据流程（详细见）实现目标的统一调用，规范管理。

（2）目标管理

对目标进行录入管理。

（3） 汇总统计

根据目标调度和管理输入的信息数据。将这些数据关联起汇总，统计某一段时间内，目标的情况汇总。

系统设置

系统管理模块，对系统中的目标、终端、用户和组进行管理。

地图服务

（1）地图浏览

地图漫游，对电子地图进行放大，缩小，平移等操作。

（2） 地图编辑

包括用户自定义兴趣点（POI），自定义道路。

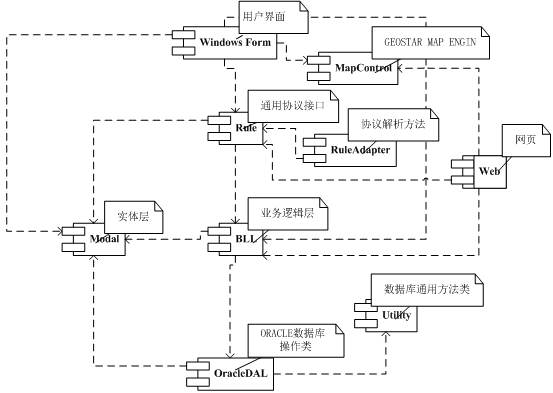

软件系统组件图：
